WIndows API - #9-4 그래픽 처리 - (비트맵 출력)(2) - 코드 살펴보기

그럼 비트맵 출력 코드를 살펴보겠습니다.

(WIndows API - #9 -1. 그래픽 처리 (Old를 같이 쓰는 이유) (1) 에서 설명된 내용은 제외하였습니다.)



먼저 , 윈도우즈에서는 비트맵을 곧바로 화면 DC로 출력하는 함수를 제공하지 않는다고 합니다.

비트맵의 크기가 다른 데이터에 비해 크기 때문에 출력속도가 낮기 때문이라고 합니다.



이 때문에 해당하는 파일을 먼저 읽어드리고(그리고) 난후에 출력해야하기 때문에 메모리 DC라는것을 만들어 화면 DC에 고속으로 복사하여 출력합니다. (그려지는 과정이 보여지지 않도록)



#include "resource.h"



resource.h 파일을 포함시킵니다.

해당 파일에는 추가한 이미지에 대한 정보가 들어있습니다.



HDC hdc,MemDC;



메모리 DC라는것을 만들기 위해서 MemDC를 선언합니다.



HBITMAP MyBitmap , OldBitmap;



비트맵의 리소스를 가지는 인스턴트 핸들을 선언합니다.



MemDC=CreateCompatibleDC(hdc);



지정된 장치와 호환 메모리 device context (DC)를 생성합니다.

즉 , 인자값으로 화면의 DC 핸들을 주면 이 화면과 동일한 특성의 DC를 메모리에 만들어 핸들값을 리턴해줍니다.



HDC CreateCompatibleDC( _In_ HDC hdc );



매게 변수	의미
hdc	기존 DC에 대한 핸들 값을 입력합니다.  이 핸들이 NULL 이면 응용프로그램의 현재 화면과 호환되는 메모리 DC를 생성합니다.



MyBitmap = LoadBitmap(_hInstance , MAKEINTRESOURCE(MUZI2));



HBITMAP MyBitmap에 지정된 리소스를 로드합니다.(리소스로 선택한 비트맵을 읽어옵니다.)



HBITMAP LoadBitmap( _In_ HINSTANCE hInstance, _In_ LPCTSTR   lpBitmapName );



매게 변수	의미
hInstance	실행 파일 모듈의 인스턴스 핸들 값을 입력합니다.  해당 인스턴트 핸들값에는 로드 할 비트맵이 포함되어 있습니다.
lpBitmapName	비트맵 리소스의 이름을 포함하는 null로 끝나는 문자열에 대한 포인터를 지정합니다.  (쉽게 불러올 비트맵을 지정합니다. 해당 비트맵의 이름은 resource.h 파일에  리소스 기호와 값으로 지정되어 있습니다.)  MAKEINTRESOURCE 메크로를 통해 이 값을 채울 수 있습니다.



* MAKEINTRESOURCE 메크로



LPTSTR MAKEINTRESOURCE(  WORD wInteger );



매게 변수	의미
wInteger	메크로에서 사용될 리소스 이름을 포함하는 문자열 값을 입력합니다.





OldBitmap=(HBITMAP)SelectObject(MemDC, MyBitmap);



SelectObject로 메모리 DC에 선택을 하게 되면 메모리 DC에 리소스에서 읽어온 비트맵이 그려져 있습니다.

또한 추후 지정된 MyBitmap을 삭제를 위해서 꼭 필요합니다.



BitBlt (hdc , 0 , 0 , 192 , 192 , MemDC , 0 , 0 , SRCCOPY);



메모리 DC에 있던 비트맵 이미지를 현 화면 DC의 픽셀에 대응하도록 사각형 형태로 복사합니다.



BOOL BitBlt( _In_ HDC   hdcDest, _In_ int   nXDest, _In_ int   nYDest, _In_ int   nWidth, _In_ int   nHeight, _In_ HDC   hdcSrc, _In_ int   nXSrc, _In_ int   nYSrc, _In_ DWORD dwRop );



매게 변수	의미
hdcDest	복사 대상의 DC의 핸들값을 입력합니다.
nXDest	대상의 사각형 위 모서리의 X 좌표값을 입력합니다.
nYDest	대상의 사각형 위 모서리의 Y 좌표값을 입력합니다.
nWidth	대상의 사각형 폭 값을 입력합니다.
nHeight	대상의 사각형 높이 값을 입력합니다.
hdcSrc	복사할 DC의 핸들 값을 입력합니다.
nXSrc	복사될 좌측 상단의 X 좌표를 입력합니다.
nYSrc	복사될 좌측 상단의 Y 좌표를 입력합니다.
dwRop	래스터의 연산코드를 지정합니다. (출력될 이미지의 효과)  예제에서는 기본값인 SRCCOPY를 사용했습니다. 자세한 값들은 아래 링크를 참조.  https://msdn.microsoft.com/ko-kr/library/windows/desktop/dd183370(v=vs.85).aspx



DeleteDC(MemDC);



지정한 device context (DC)를 삭제합니다,



BOOL DeleteDC( _In_ HDC hdc );



매게 변수	의미
hdc	삭제될 DC 핸들 값을 입력합니다.



GetObject(hBit,sizeof(BITMAP),&bit);



지정된 그래픽 객체의 대한 정보를 검색합니다.



int GetObject( _In_  HGDIOBJ hgdiobj, _In_  int     cbBuffer, _Out_ LPVOID  lpvObject );



매게 변수	의미
hgdiobj	그래픽에 대한 객체의 핸들을 입력합니다.  이 값에는 비트맵 , 브러시 , 폰트 ,팔레트 , 펜 또는 CreateDIBSection 함수를 호출하여  만든 독립적인 비트맵의 핸들 값이 될 수 있습니다.  ( CreateDIBSection는 다음에 연구해보기로 합시다 :D )
cbBuffer	기록될 버퍼의 바이트 숫자를 기록합니다.

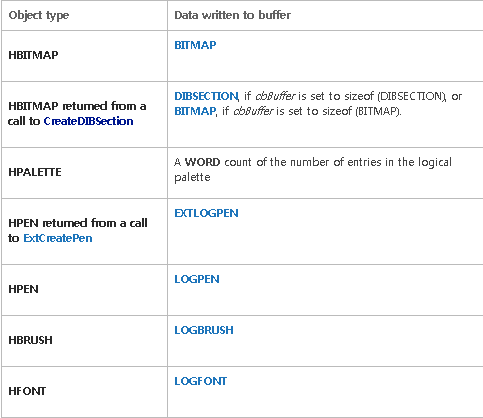

lpvObject	지정된 그래픽 개제에 대한 버퍼의 포인터 값입니다.  버퍼의 그래픽 유형별 수신 정보의 종류는 HGDIOBJ로 지정할 수 있습니다.
